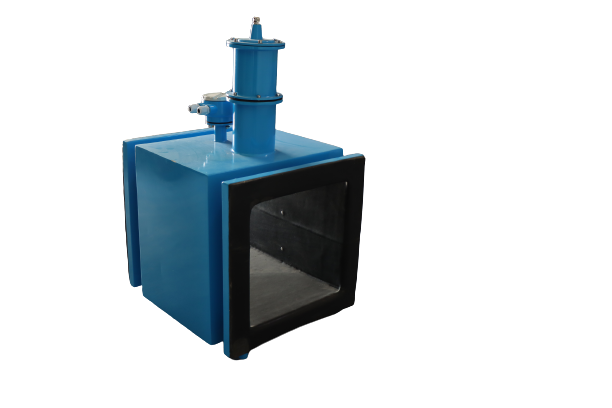

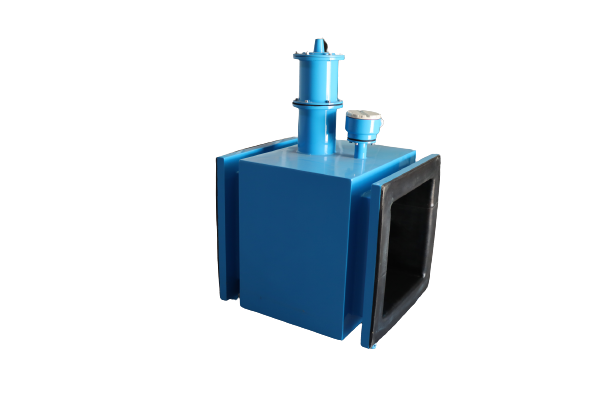

箱式電磁明渠流量計的工作原理主要基于流速-面積法，并結合現代電子技術進行高精度的流量測量。以下是其詳細箱式電磁明渠流量計工作原理：
一、基本原理
箱式電磁明渠流量計通過測量明渠中某一斷面的平均流速和該斷面的面積，利用兩者的乘積計算出該斷面的流量。具體來說，就是在過流斷面上鋪設全渠寬勵磁系統，產生垂直全渠寬的磁場。當水流動時，會切割這一磁場，從而產生電勢差。這一電勢差即是過水斷面所有質點的電位的集合，代表了斷面的平均流速。同時，利用液位計（如超聲、壓力、浮球等原理的液位計）測量斷面的水位，從而計算出斷面的面積。將平均流速與斷面面積相乘，即可得到渠道的即時流量。
二、具體工作流程
磁場產生：在過流斷面上鋪設全渠寬勵磁系統，該系統能夠產生垂直的穩定磁場。
流速測量：當水流通過這一磁場時，會切割磁場并產生電勢差。這一電勢差與水流速度成正比，通過測量電勢差可以間接得到水流的平均流速。
水位測量：利用液位計測量斷面的水位。液位計有多種類型，如超聲波液位計、壓力式液位計、浮球液位計等，可以根據實際情況選擇適合的液位計。
面積計算：根據測量的水位值，結合渠道的幾何形狀（如矩形、梯形等），計算出斷面的面積。
流量計算：將測得的平均流速與斷面面積相乘，即可得到該斷面的即時流量。
三、技術特點
高精度：箱式電磁明渠流量計直接測量斷面的平均流速，相較于其他只能測量線平均流速或點平均流速的流量計，具有更高的測量精度。
適應性強：該系統可以在多種環境下運行，包括規則和不規則渠道、開放式和封閉式斷面等。同時，多層交叉排布的換能器設計可以抵減渠道中因紊流造成的計量不確定度，提高測量數據的穩定性和準確度。
功能豐富：部分箱式電磁明渠流量計還具備過流斷面淤積高度檢測功能，在流量計算時可以抵減淤積造成的斷面面積，使流量數據更趨近真值。
智能化：現代的箱式電磁明渠流量計通常配備有微處理器和數據通訊接口，可以實現遠程監控和數據傳輸，便于用戶進行實時監測和管理。
綜上所述，箱式電磁明渠流量計通過測量斷面的平均流速和面積來計算流量，具有高精度、適應性強、功能豐富和智能化等特點。
